ZH-500拼接盒｜點屏器｜酒吧拼接盒｜KTV拼接盒｜嵌入式拼接處理器｜超值實惠
ZH-500/600是我公司大屏幕拼接產品家族中的一員，采用獨特的嵌入式結構設計，
可接受各種圖像信號源輸入，直接驅動全系列的大尺寸液晶屏(26寸以上),并經分割、放
大后，實時無失真地在各種大屏幕圖像拼接墻體上顯示。處理過程完全硬件化, 不需要電
腦和啟動軟件等操作,非常簡便。 畫面無延時,無拖尾現象, 自然流暢,畫質細膩，最大支持
15X15的液晶屏拼接。
ZH-500/600液晶圖像拼接處理器采用了運動偵測與補償運算、內插運算、邊緣平滑處
理及雜波信號抑制等尖端處理技術，其3D視頻亮色分離電路單元, 3D的逐行處理及幀頻歸
一轉化電路單元, 3D數字信號降噪單元,可將普通PAL/NTSC 隔行掃描視頻信號采集變為逐
行掃描的，高畫質、高分辨率的高清電視和計算機圖像信號。
ZH-500/600液晶圖像拼接處理器支持計算機圖像信號輸入及其顯示，可實現最高達
1920x1080高分辨率WUXGA輸出，支持全系列的大尺寸液晶屏。
ZH-500/600系列處理器可以支持多路不同的視頻源，同時顯示在不同的屏幕上，使用
者也可選擇一路視頻源或RGB信號放大至原始圖像的N×M倍，再由顯示單元組成的墻體上
實現大屏幕拼接顯示。
| 編號 | 說明 |
| 1 | VGA輸入，支持WUXGA |
| 2 | 視屏輸入，BNC接口 |
| 3、7 | RS-232環出，RJ45接口 |
| 4 | 電源待機指示，待機時為橙色，更新軟件時閃爍。 |
| 5 | RS-232輸入，RJ45接口 |
| 6 | 電源正常工作指示，工作時為綠色，更新軟件時閃爍。 |
| 8 | 電源開關 |
| 9 | 110—220V AC電源輸入，內置3A保險。 |
| 10 | LVDS屏線接口，采用防呆設計。 |
| 11、12 | 背光DC 24V 電源接口，背光開關和亮度控制采用防呆設計。 |

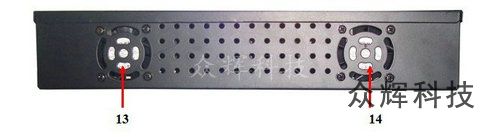

| 13、14 | 散熱風扇 |
產品特點：
1、純硬件架構，無病毒感染可能；
2、工業品質，惡劣環境下正常使用，使用環境溫度低至－30℃；
3、全防呆設計，不用擔心插錯線燒屏；
4、無撥碼開關，拼接操作原來如此簡單；
5、USB高清播放，固件升級，無需耗時學習使用燒錄工具；
6、智能溫控系統，隨心所欲，噪音不再是必須的；
7、全屏LOGO,企業形象最大化展示；
8、USB加密，讓您貨款回收不再是難題；
7、字幕播放，信息隨意發布，想怎么播就怎么播；
8、無線操作，距離不再是問題，質量功能硬道理。
?
