ZH-800拼接盒｜內置拼接處理器｜點屏器｜DVI拼接盒｜HDMI拼接盒｜
超強字幕與無線拼接是眾輝拼接處理器的一大特色，它細膩的畫質，穩定的性能，簡單的操作，更深得客戶朋友的喜愛與認可。

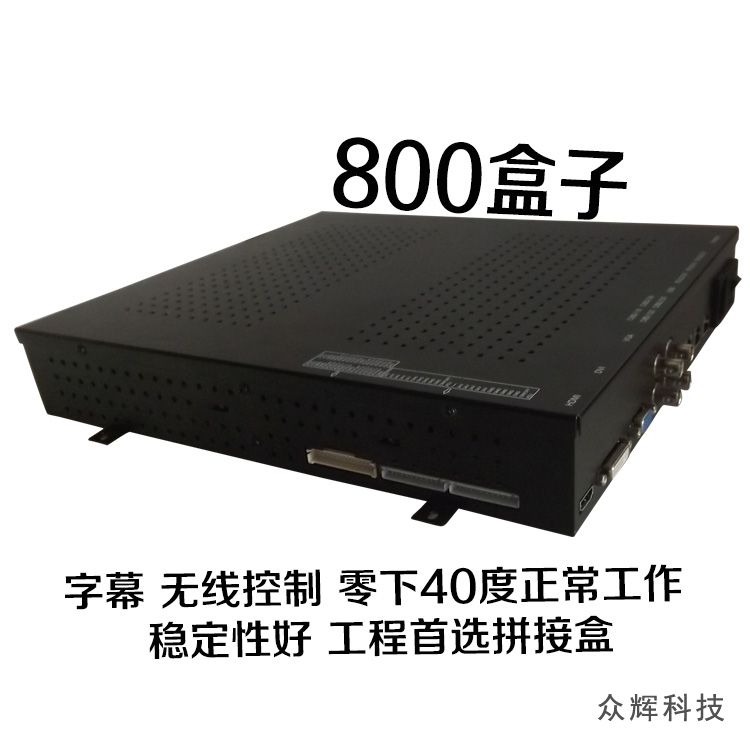

ZH-800是我公司大屏幕拼接產品家族中的一員，采用獨特的嵌入式結構設計，可接受
各種圖像信號源輸入，直接驅動全系列的大尺寸液晶屏(26寸以上),并經分割、放大后，實
時無失真地在各種大屏幕圖像拼接墻體上顯示。處理過程完全硬件化, 不需要電腦和啟動軟
件等操作,非常簡便。 畫面無延時,無拖尾現象, 自然流暢,畫質細膩，最大支持255X255的液
晶屏拼接。
ZH-800液晶圖像拼接處理器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及
雜波信號抑制等尖端處理技術，其3D視頻亮色分離電路單元, 3D的逐行處理及幀頻歸一轉
化電路單元, 3D數字信號降噪單元,可將普通PAL/NTSC 隔行掃描視頻信號采集變為逐行掃
描的，高畫質、高分辨率的高清電視和計算機圖像信號。
ZH-800液晶圖像拼接處理器支持計算機圖像信號輸入及其顯示，可實現最高達1920x
1080高分辨率WUXGA輸出，支持全系列的大尺寸液晶屏。
ZH-800系列處理器可以支持多路不同的視頻源，同時顯示在不同的屏幕上，使用者也
可選擇一路視頻源或RGB信號放大至原始圖像的N×M倍，再由顯示單元組成的墻體上實現
大屏幕拼接顯示。

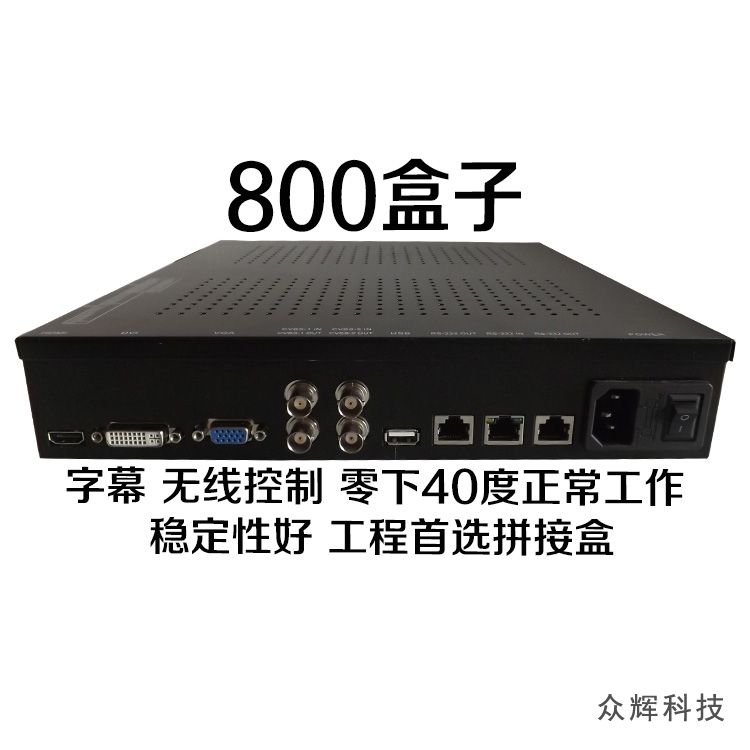

| 編號 | 說明 |
| 1 | 視頻1輸入，BNA接口。 |
| 2 | 視頻2輸入，BNA接口。 |
| 3 | 電源待機指示，待機時為橙色。 |
| 4 | 電源正常工作指示，工作時為綠色，更新軟件時閃爍。 |
| 5 | HDMI接口，支持WUXGA輸入。 |
| 6 | DVI接口，輸入信號支持DVI－D全數字信號輸入，支持WUXGA輸入。 |
| 7 | VGA接口，支持WUXGA輸入。 |
| 8 | 視頻1輸出，BNC接口。 |
| 9 | 視頻2輸出，BNC接口。 |
| 10 | USB接口。 |
| 11、13 | RS－232環出，RJ45接口。 |
| 12 | RS－232輸入，RJ45接口。 |
| 14 | 電源開關。 |
| 15 | 110－220V AC電源輸入，內置3A保險。 |
| 16 | LVDS屏線接口，采用防呆設計。 |
17、18 | 背光DC 24V電源接口，帶背光開關和亮度控制，采用防呆設計。 |
19、20 | 溫控風扇，可以通過軟件設置開啟溫度。 |
產品特點：
1、純硬件架構，無病毒感染可能；
2、工業品質，惡劣環境下正常使用，使用環境溫度低至－30℃；
3、全防呆設計，不用擔心插錯線燒屏；
4、無撥碼開關，拼接操作原來如此簡單；
5、USB高清播放，固件升級，無需耗時學習使用燒錄工具；
6、智能溫控系統，隨心所欲，噪音不再是必須的；
7、全屏LOGO,企業形象最大化展示；
8、USB加密，讓您貨款回收不再是難題；
7、字幕播放，信息隨意發布，想怎么播就怎么播；
8、無線操作，距離不再是問題，質量功能硬道理。
